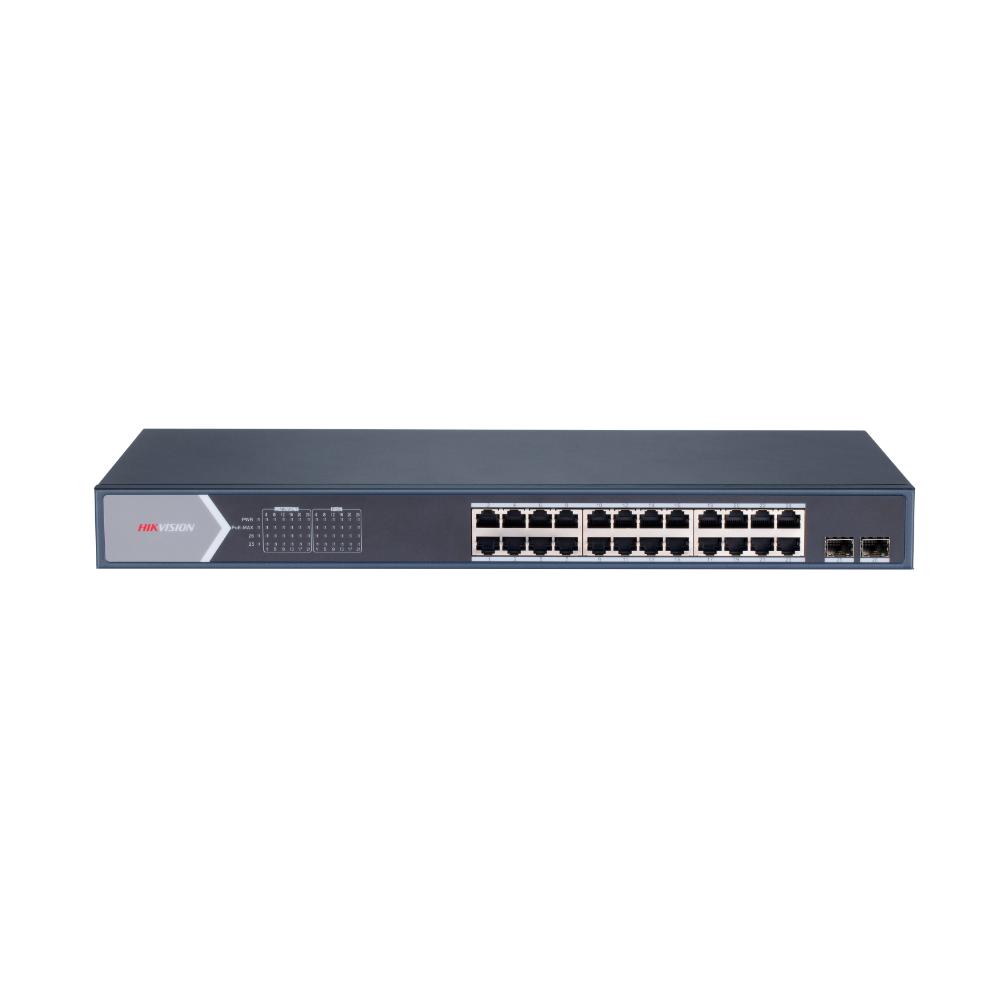

سويتش ذكي مُدار DS-3E1526P-SI مزود بـ 24 منفذ جيجابت PoE و 2 منفذ ألياف ضوئية-
• 24 منفذ PoE جيجابت + 2 منفذ ألياف ضوئية
• متوافق مع معايير IEEE 802.3at/af
• إدارة الطوبولوجيا، تنبيهات، ومراقبة صحة الشبكة
• حماية من الصواعق 6KV لمنافذ PoE
• وضع التمديد يصل إلى 300 متر لكاميرات AF/AT
• خاصية PoE watchdog لإعادة تشغيل الكاميرات غير المستجيبة
• يدعم بروتوكولات الإدارة المتقدمة: STP/RSTP، VLAN، Link Aggregation، SNMP، QoS
المواصفات
عام
• هيكل: معدن
• الوزن الصافي: 2.975 كجم (6.56 رطل)
• الوزن الإجمالي: 3.535 كجم (7.79 رطل)
• الأبعاد (عرض × ارتفاع × عمق): 440 × 44 × 221 مم (17.32 × 1.73 × 8.70 بوصة)
• درجة تشغيل: 0° إلى 45°C
• درجة تخزين: -40° إلى 85°C
• رطوبة تشغيل/تخزين: 5% – 95% بدون تكاثف
• مصدر الطاقة: 100–240V AC، 50/60Hz، أقصى 6.3A
• استهلاك طاقة أقصى400W
• استهلاك في وضع الخمول30W
• حماية من الصواعق6kV
• طريقة التركيب مزود بأذرع تثبيت
معلمات الشبكة
• المنافذ: 24 منفذ جيجابت PoE + 2 منفذ ألياف ضوئية جيجابت
• جدول العناوين MAC: 8K
• السعة التحويلية56Gbps
• معدل تمرير الحزم41.66Mpps
• الذاكرة الداخلية4.1Mbit
قدرة PoE
• المعيارIEEE 802.3af/at
• قدرة المنفذ: حتى 30W
• القدرة الإجمالية: 370W
• أطراف الطاقة: End-span (1/2+, 3/6-)
• نطاق التمديد: حتى 300m حسب الكابل/الكاميرا
الوظائف البرمجية
• عزل المنافذ لتحسين الأمان
• إعادة تشغيل الكاميرات غير المستجيبة تلقائياً
• : تجميع حتى 8 مجموعات منافذ لتحميل متوازن/حماية
• إدارة جودة الخدمة (Port-based priority، SP، WRR)
• منع الحلقات عبر 802.1D STP
• 4094 VLAN (Trunk/Access)
• إدارة ذكية (طوبولوجيا، إنذارات، ترقية، إعادة تشغيل المنافذ)
• للتحكم في عرض النطاق ومنع البث المفرط
الاعتمادات
• EMC: FCC, CE-EMC, IC, RCM
• Safety: UL, CB, CE-LVD
• Environment/Chemistry: RoHS, WEEE, REACH
