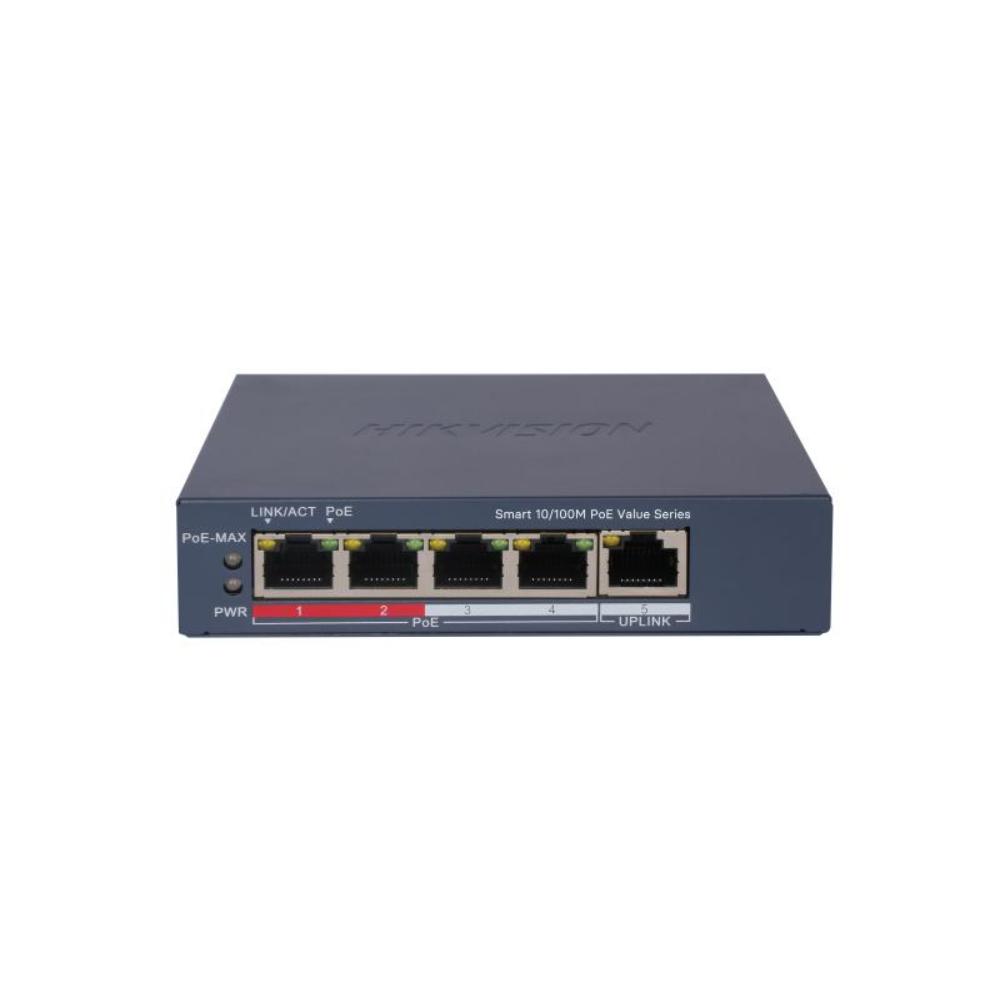

4 منافذ إيثرنت سريع إيثرنت ذكي POE Switch – DS-3E1105P-EI/M
• المنافذ:
o 4 × 10/100 Mbps PoE RJ45
o 1 × 10/100 Mbps RJ45
• إجمالي قدرة PoE: 45 واط
• المعايير المدعومة: IEEE 802.1Q VLAN
• خاصية PoE Watchdog: لاكتشاف وإعادة تشغيل الكاميرات غير المستجيبة
• منع الحلقات: يدعم STP/RSTP
• كشف الكابل: لتحديد مواقع الأعطال
• مدى النقل عبر PoE: حتى 300 متر
• الحماية من الصواعق: 6 كيلو فولت
المواصفات
سويتش PoE ذكي – 4 منافذ Fast Ethernet + منفذ RJ45
المواصفات العامة
• الخامة: هيكل معدني، تصميم بدون مروحة
• الوزن الصافي: 0.26 كجم (0.573 رطل)
• الوزن الإجمالي: 0.75 كجم (1.65 رطل)
• الأبعاد (عرض × ارتفاع × عمق): 121.1 × 27.6 × 83.1 مم (4.77” × 1.09” × 3.27”)
• درجة حرارة التشغيل: 0 °م إلى 40 °م (32 °ف – 104 °ف)
• درجة حرارة التخزين: -40 °م إلى 85 °م (-40 °ف – 185 °ف)
• رطوبة التشغيل: 5% إلى 95% (بدون تكاثف)
• الرطوبة النسبية: 5% إلى 95% (بدون تكاثف)
• مزود الطاقة: 54V DC, 0.92A
• أقصى استهلاك للطاقة: 50 واط
• استهلاك الطاقة في وضع الخمول: 5 واط
• الحماية من الصواعق: 6 كيلو فولت
• وضع التثبيت: على المكتب أو مثبت على الحائط
معلمات الشبكة
• المنافذ: 4 × 10/100 Mbps PoE + 1 × 10/100 Mbps RJ45
• جدول عناوين MAC: 2K
• قدرة التحويل: 1.2Gbps
• معدل إعادة التوجيه: 0.89Mpps
• ذاكرة داخلية: 768 Kbits
تزويد الطاقة عبر الإيثرنت (PoE)
• المعايير: IEEE 802.3af, IEEE 802.3at
• دبابيس الطاقة: (1/2–, 3/6+, 4/5+, 7/8–)
• المنافذ المدعومة: المنافذ 1 – 4
• أقصى قدرة لكل منفذ: 30 واط
• إجمالي قدرة PoE: 45 واط
الوظائف البرمجية
• عزل المنافذ: تحسين أمان الشبكة (المنافذ 1 – 4)
• مراقبة PoE Watchdog: إعادة تشغيل الكاميرات غير المستجيبة تلقائياً
• تجميع الروابط (Link Aggregation): موازنة الأحمال، توسيع النطاق الترددي، وحماية المنافذ
• منع الحلقات (Loop Prevention): يدعم STP (802.1D) وRSTP (802.1w)
• الشبكات المحلية الافتراضية VLAN: يدعم 802.1Q، معرف VLAN من 1–4094، وضع Access وTrunk، حتى 32 VLAN
• الوضع طويل المدى: حتى 300 متر (المنافذ 1 – 4، يعتمد على الكاميرا والكابل)
• إدارة عن بُعد عبر Hik-Partner Pro:
o عرض سرعة المنفذ، معدل استخدام النطاق، استهلاك الطاقة، حالة التنبيه
o عرض الطوبولوجيا
o إعادة تشغيل المنافذ والأجهزة
o تفعيل وضع النقل الطويل
o الترقية عن بُعد للجهاز
• منفذ VIP: المنافذ 1 و2 لها أولوية تمرير البيانات عند ازدحام الشبكة
الاعتمادات
• التوافق الكهرومغناطيسي EMC: CE-EMC, EN 55032, EN IEC 61000, EN 55035
• السلامة: CB, CE-LVD, IEC 62368-1
• المطابقة البيئية: RoHS, WEEE, Reach
