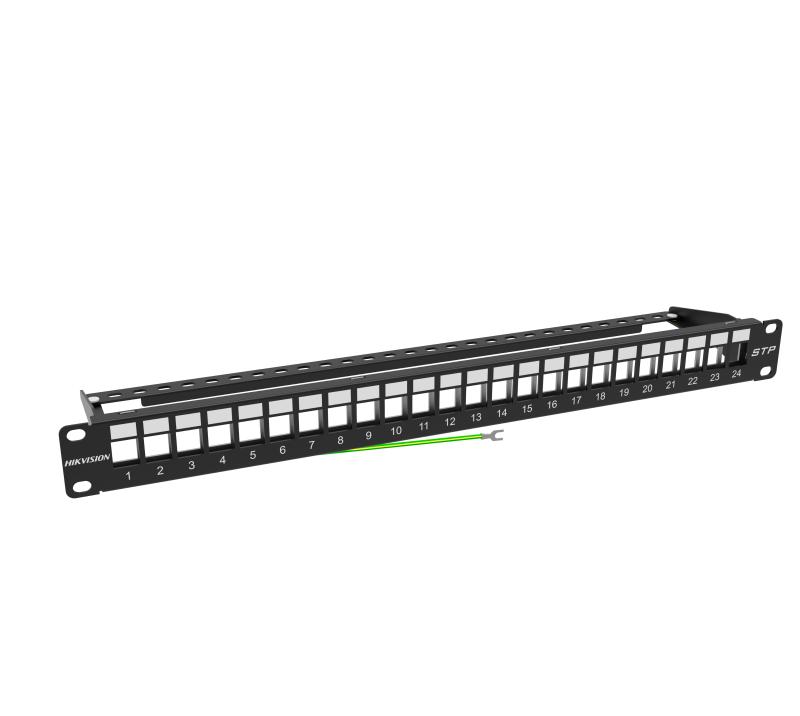

لوحة باتش بانل محمية DS-1CP0P24-1Uعدد 24 منفذ – ارتفاع 1U
• الخامة: مصنوع من فولاذ مدرفل على البارد عالي الكثافة لضمان قوة ميكانيكية عالية.
• المعالجة: مطلي بعملية Electroplating لضمان موصلية كهربائية ممتازة.
• التأريض: مزود بسلك تأريض قياسي يضمن حماية التأريض (Shielding Grounding).
• التصميم:
o حاملة قابلة للطي لسهولة التركيب وتوفير مساحة التعبئة.
o شاشة طباعة حريرية باللون الأبيض لتسهيل عملية التعليم (الترقيم).
o تصميم سحب أمامي لسهولة التركيب والصيانة.
• السعة: يدعم حتى 24 منفذ، مع إمكانية تركيب وحدات Keystone Jacks حسب العدد المطلوب.
• المقاس: ارتفاع 1U بهيكل قياسي، متوافق بدرجة عالية مع مختلف الأنظمة وسهل الاستخدام.
المواصفات
الموديلDS-1CP0P24-1U
نوع المنتج: لوحة باتش بانل
المعيار المرجعي: TIA/EIA 568-D، RoHS 2.0
المواصفات العامة
• نوع الكابل: محمي
• اللون: أسود
• نوع الرف: EIA مقاس 19 بوصة
• وحدات الرف1U
• عدد المنافذ: 24 منفذ
• عدد وحدات Keystone: صفر (0)
الأبعاد
• الارتفاع: 44.0 مم
• العرض: 482.60 مم
• العمق: 10.10 مم
• العمق (مع الحامل): 102.20 مم
مواصفات المواد
• المادة: فولاذ مدرفل على البارد
المواصفات البيئية
• تصنيف مقاومة الاشتعال: UL 94 V-0
• درجة حرارة التشغيل: من -10°م حتى +60°م
• درجة حرارة التخزين: من -40°م حتى +68°م
• الرطوبة النسبية: 10% ~ 90% RH
التغليف والأوزان
• كمية التغليف: 1 قطعة
• نوع التغليف: صندوق
• أبعاد التغليف: 510 × 65 × 77 مم
• الوزن: 700 جم
