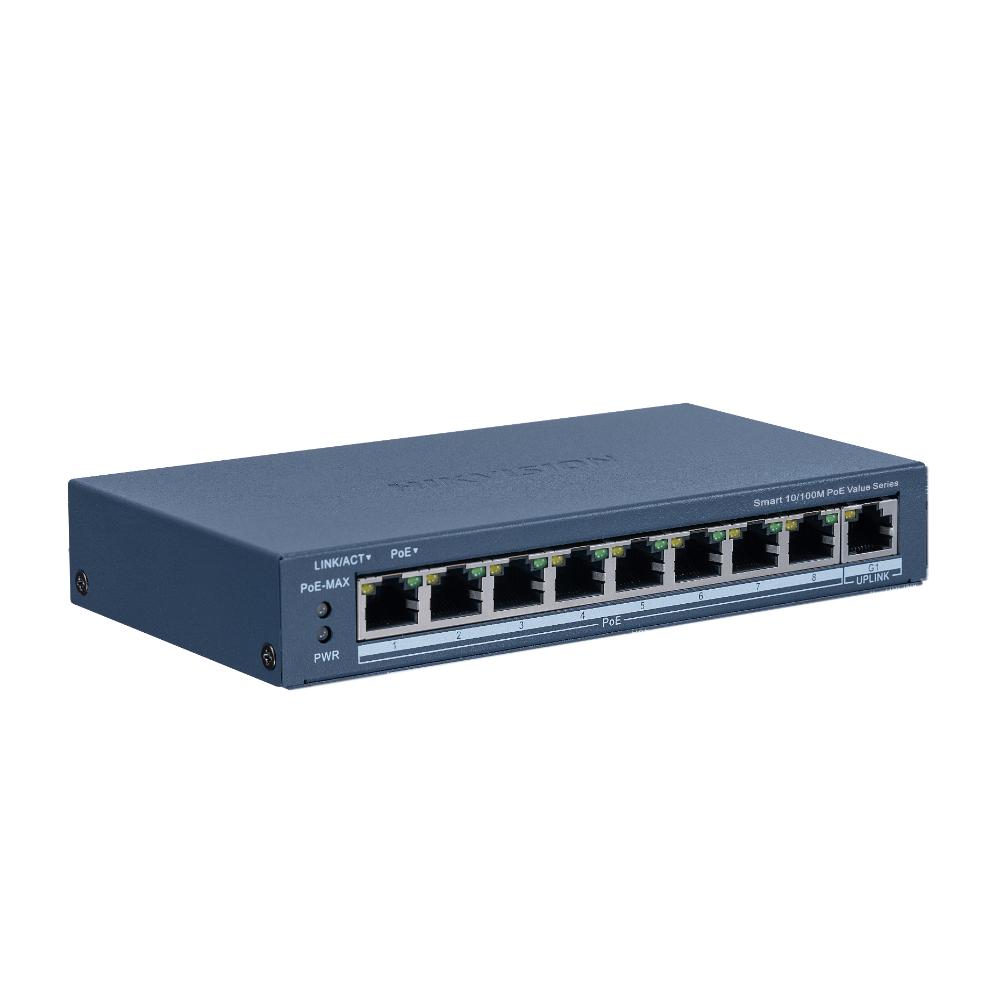

“سويتش شبكي ذكي بسرعة Fast Ethernet مع 8 منافذ PoE – DS-3E1309P-EI/M
• 8 منافذ PoE بسرعة 10/100 Mbps، ومنفذ جيجابت RJ45 واحد.
• إجمالي قدرة طاقة PoE يصل إلى 60W.
• يدعم 802.1Q VLAN.
• يدعم خاصية PoE Watchdog لاكتشاف الكاميرات غير المستجيبة وإعادة تشغيلها تلقائيًا.
• يدعم منع الحلقات STP/RSTP Loop Prevention.
• يدعم كشف الأعطال عبر الكابل لتحديد موقع الفشل.
• يدعم نقل البيانات عبر PoE لمسافة تصل حتى 300 متر.
• حماية من الصواعق حتى 6 kV.
المواصفات
عام
• هيكل معدني بدون مروحة.
• الوزن الصافي: 0.4 كجم (0.9 رطل).
• الوزن الإجمالي: 0.9 كجم (2.0 رطل).
• الأبعاد (عرض × ارتفاع × عمق): 170 × 27.6 × 93.1 مم (6.69 × 1.09 × 3.67 بوصة).
• درجة حرارة التشغيل: من 0 °م إلى 40 °م (32 °ف إلى 104 °ف).
• درجة حرارة التخزين: من -40 °م إلى 85 °م (-40 °ف إلى 185 °ف
• رطوبة التشغيل: من 5% إلى 95% (بدون تكاثف).
• الرطوبة النسبية: من 5% إلى 95% (بدون تكاثف).
• مصدر الطاقة: 54 فولت DC، 1.2 أمبير.
• وضع التثبيت: على المكتب / على الحائط.
• الاستهلاك الأقصى للطاقة: 65 واط.
• استهلاك الطاقة في وضع الخمول: 5 واط.
• الحماية من الصواعق: حتى 6 kV.
معايير الشبكة
• المنافذ: 8 منافذ PoE بسرعة 10/100 Mbps + منفذ جيجابت RJ45 واحد.
• جدول عناوين MAC: 8K.
• سعة التحويل:
o أداء كامل للجهاز5.6 Gbps.
o أداء المنفذ 3.6 Gbps.
• معدل إعادة توجيه الحزم:
o أداء كامل للجهاز4.17 Mpps.
o أداء المنفذ 2.68 Mpps.
• الذاكرة الداخلية4 Mbits.
إمداد الطاقة عبر الشبكة
• المعيار IEEE 802.3af / IEEE 802.3at.
• أطراف الطاقة: End-span (1/2-) ، (3/6+).
• منافذ PoE: من 1 إلى 8.
• الحد الأقصى لطاقة المنفذ الواحد: 30 واط.
• ميزانية طاقة PoE الكلية: 60 واط.
الوظائف البرمجية
• النطاق الطويل: المنافذ 1 إلى 8 تدعم حتى 300 م (الأداء يختلف حسب نوع الكاميرا وجودة الكابل).
• HPP – إدارة عبر تطبيق Hik-Partner Pro:
o عرض معدل المنفذ.
o عرض نسبة استهلاك النطاق الترددي.
o عرض استهلاك طاقة PoE.
o عرض الطوبولوجيا.
o عرض حالة الإنذارات.
o إعادة تشغيل المنافذ والأجهزة.
o تفعيل وضع النطاق الطويل.
o ترقية الجهاز عن بُعد.
• عزل المنافذ: تحسين الأمان بمنع الاتصال بين المنافذ داخل نفس المجموعة.
• إدارة النظام:
o عبر الويب.
o يدعم DHCP Client مفعل افتراضياً
o يدعم Super IP ثابت (10.180.190.200).
o إدارة عبر Hik-Central Pro.
o إدارة عن بعد عبر Hik-Partner Pro.
o كشف أعطال الكابلات (دوائر مفتوحة / قصيرة + طول الكابل).
o دعم 802.1ab LLDP لاكتشاف الأجهزة المجاورة.
o دعم Port Mirroring لتحديد الأعطال.
• PoE Watchdog: اكتشاف الكاميرات غير المستجيبة وإعادة تشغيلها تلقائيًا.
• منع الحلقات
o يدعم 802.1D STP.
o يدعم 802.1w RSTP.
VLAN
o يدعم 802.1Q.
o نطاق معرف VLAN من 1–4094.
o أوضاع Trunk و Access.
o يدعم حتى 4094 VLAN.
الاعتمادات
• المعايير الكهرومغناطيسية (EMC):
o CE-EMC (EN 55032: 2015+A11:2020, EN IEC 61000-3-2:2019, EN 61000-3-3:2013+A1:2019, EN 50130-4:2011+A1:2014, EN 55035:2017+A11:2020).
• السلامة (Safety):
o CB IEC 62368-1: 2014 الإصدار الثاني + التعديلات
o CE-LVD (EN 62368-1: 2014+A11:2017).
المعايير البيئية
o CE-RoHS (2011/65/EU).
o WEEE (2012/19/EU).
o Reach (EC No.1907/2006
