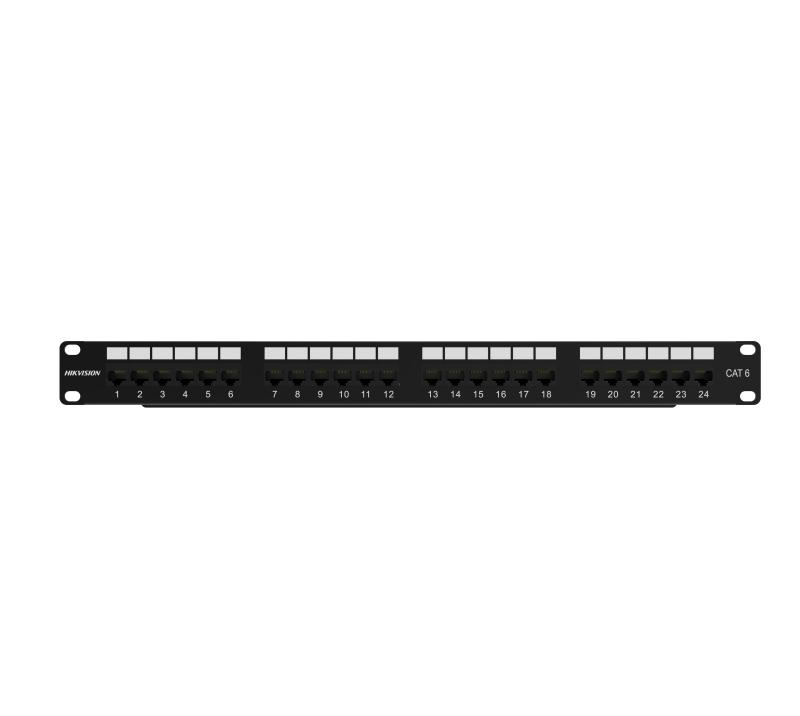

DS-1CP6U24-1U Cat6 Unsheilded 24-port Patch Panel 1U
- لوحة توزيع Patch Panel Cat6 بعدد 24 منفذ ومقاس 1U.
- تدعم سرعات نقل بيانات تصل إلى 250MHz.
- متوافقة مع معايير ISO/IEC 11801 Class E و ANSI/TIA-568.2-D Cat6.
- تدعم توصيل كابلات 22–24 AWG الصلبة والمجدولة.
- تدعم مخططي التوصيل TIA 568A و TIA 568B.
- مصنوعة من الفولاذ المدرفل على البارد لضمان المتانة.
- تصميم يسهل التركيب والصيانة داخل خزائن الشبكات القياسية 19 بوصة.
- مناسبة للشركات، مراكز البيانات، وغرف السيرفرات.
المميزات الرئيسية
- لوحة توزيع شبكات Cat6 Patch Panel بعدد 24 منفذ RJ45.
- تصميم قياسي بمقاس 1U للتركيب داخل Rack قياس 19 بوصة.
- تدعم أداء شبكات Cat6 حتى 250MHz.
- مناسبة لمشروعات البنية التحتية للشبكات الاحترافية.
- تصميم يوفر سهولة التوصيل والصيانة.
الأداء
- مطابقة لمعيار ISO/IEC 11801 Class E.
- مطابقة لمعيار ANSI/TIA-568.2-D Category 6.
- تدعم مخططي التوصيل:
- TIA 568A.
- TIA 568B.
- مقاومة تيار منخفضة تصل إلى ≤20mΩ.
- تيار تشغيل 1.5A عند 20°C.
- مقاومة عزل 500MΩ على الأقل.
- تتحمل جهد اختبار 1000Vac لمدة 60 ثانية.
التصميم والخامات
- هيكل من الفولاذ المدرفل على البارد (Cold-Rolled Steel).
- نقاط التوصيل مطلية بطبقة 50µ Gold لتحسين جودة الاتصال.
- أطراف التوصيل من Phosphor Bronze.
- منافذ Jack مصنوعة من PBT.
- وحدات IDC مصنوعة من PC.
- مقاومة للحريق وفق معيار UL 94 V-0.
- لون أسود احترافي مناسب لخزائن الشبكات.
التوصيل والتركيب
- يدعم الكابلات الصلبة والمجدولة 22–24 AWG.
- يعتمد على IDC Termination باستخدام أداة 110 Punch Down Tool.
- تصميم Press-Fit بدون استخدام لحام.
- تصميم لفصل الأسلاك بسهولة أثناء التركيب.
- حامل قابل للطي لتسهيل التركيب وتقليل حجم التغليف.
- إمكانية سحب اللوحة للأمام لتسهيل الصيانة داخل الراك.
- طباعة واضحة لترقيم المنافذ وتسريع أعمال التركيب.
المنافذ
- 24 منفذ RJ45 Cat6.
- 24 Keystone Jack.
- متوافق مع الكابلات Unshielded (UTP).
الاستخدامات
- مراكز البيانات.
- غرف السيرفرات.
- الشركات والمؤسسات.
- المصانع.
- المدارس والجامعات.
- المستشفيات.
- شبكات المكاتب.
- مشاريع البنية التحتية للشبكات.
المواصفات الفنية
- نوع المنتج: Cat6 Patch Panel.
- عدد المنافذ: 24 منفذ.
- عدد وحدات Keystone: 24.
- نوع الكابل: Unshielded (UTP).
- مقاس الراك: 19 بوصة.
- حجم التركيب: 1U.
- معيار التوصيل: TIA 568A / TIA 568B.
الأبعاد
- الارتفاع: 44 مم.
- العرض: 482.6 مم.
- العمق: 31.72 مم.
- العمق مع الحامل: 92 مم.
ظروف التشغيل
- درجة حرارة التشغيل: من -10°C إلى +60°C.
- درجة حرارة التخزين: من -40°C إلى +68°C.
- الرطوبة النسبية: 10% إلى 90%.
