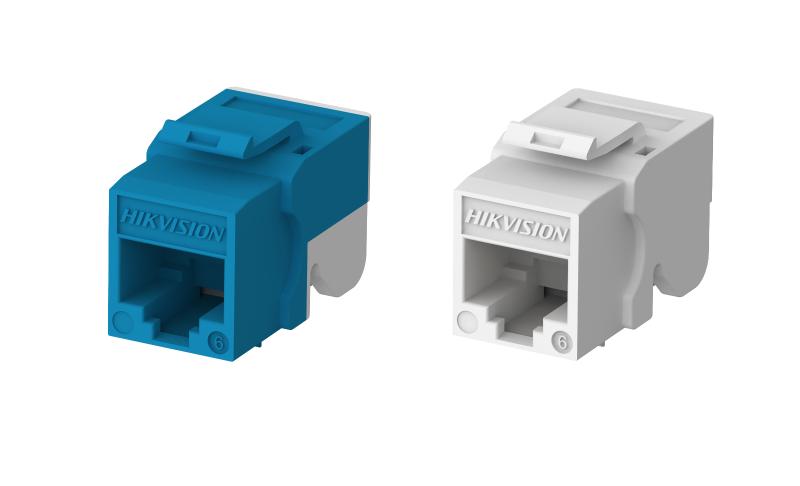

DS-1CK6U90N Cat6 Unsheilded 90° Toolless Keystone Jack لقمة
- جاك شبكات Cat6 Keystone Jack بدون شيلد (UTP) بزاوية 90°.
- تصميم Toolless لا يحتاج إلى أدوات خاصة أثناء التركيب.
- يدعم سرعات نقل البيانات حتى 250MHz وفق معايير Cat6.
- متوافق مع معايير ISO/IEC 11801 Class E و ANSI/TIA-568.2-D Category 6.
- يدعم توصيلات TIA 568A وTIA 568B.
- مناسب للأسلاك الصلبة والمرنة 22–24 AWG.
- تصميم نحيف مناسب للـ High Density Patch Panels والـ Faceplates.
- نقاط التوصيل مطلية بالذهب 50µ-inch Gold Plated لضمان أفضل أداء.
- مقاوم للحريق وفق معيار UL94 V-0.
- متوافق مع معظم الـ Faceplates والـ Patch Panels القياسية.
المواصفات العامة
- موديل المنتج: DS-1CK6U90N
- نوع المنتج: Cat6 Toolless Keystone Jack
- الفئة: Category 6
- زاوية التركيب: 90°
- نوع الكابل: UTP (Unshielded)
- طريقة التوصيل: IDC Toolless
- الألوان المتاحة: أبيض – أزرق
الأداء
- يدعم ترددات تصل إلى 250 MHz.
- يحقق أداء يفوق متطلبات:
- ISO/IEC 11801 Class E
- ANSI/TIA-568.2-D Category 6
- مناسب لتطبيقات:
- Gigabit Ethernet
- شبكات LAN
- أنظمة البيانات
- شبكات المكاتب والشركات
- أنظمة الكاميرات IP
التوصيلات
- يدعم معيار TIA 568A.
- يدعم معيار TIA 568B.
- يدعم الأسلاك الصلبة (Solid).
- يدعم الأسلاك المرنة (Stranded).
- مقاس الأسلاك المدعوم:
- 22 AWG
- 23 AWG
- 24 AWG
الخامات
- جسم الجاك مصنوع من PC عالي الجودة.
- أطراف التوصيل من Phosphor Bronze.
- طلاء نقاط التلامس:
- Gold Plated 50 µ-inch
- غطاء IDC مصنوع من مادة PC.
الخصائص الكهربائية
- مقاومة DC:
- ≤20 mΩ
- مقاومة العزل:
- ≥500 MΩ
- تيار التشغيل:
- 1.5A عند 20°C
- تحمل الجهد:
- 1000Vac لمدة 60 ثانية بين نقاط التلامس.
- 1000Vac لمدة 60 ثانية مع السطح الموصل.
الخصائص الميكانيكية
- عدد مرات تركيب وفصل المقبس:
- 750 مرة أو أكثر
- تصميم Press-Fit بدون لحام.
- تركيب سريع بدون أدوات.
- مناسب للحلول عالية الكثافة (High Density).
الأبعاد
- الارتفاع: 20.05 مم
- العرض: 16.80 مم
- العمق: 32.55 مم
ظروف التشغيل
- درجة حرارة التشغيل:
- من -10°C إلى +60°C
- درجة حرارة التخزين:
- من -40°C إلى +68°C
- الرطوبة:
- 10% إلى 90%
التغليف
- نوع العبوة: Box
- أبعاد العبوة:
- 160 × 110 × 98 مم
- عدد القطع:
- 50 قطعة
- وزن القطعة:
- 7 جم
- وزن الكرتونة:
- 420 جم
المميزات
- تركيب سريع بدون أدوات (Toolless).
- يدعم سرعة وأداء شبكات Cat6 حتى 250MHz.
- تصميم بزاوية 90° لتسهيل إدارة الكابلات.
- مناسب للـ Faceplates والـ Patch Panels القياسية.
- يدعم توصيلات TIA 568A و568B.
- نقاط تلامس مطلية بالذهب لتحسين نقل البيانات.
- مقاومة عالية للحريق وفق UL94 V-0.
- مناسب للمشروعات السكنية والتجارية ومراكز البيانات.
