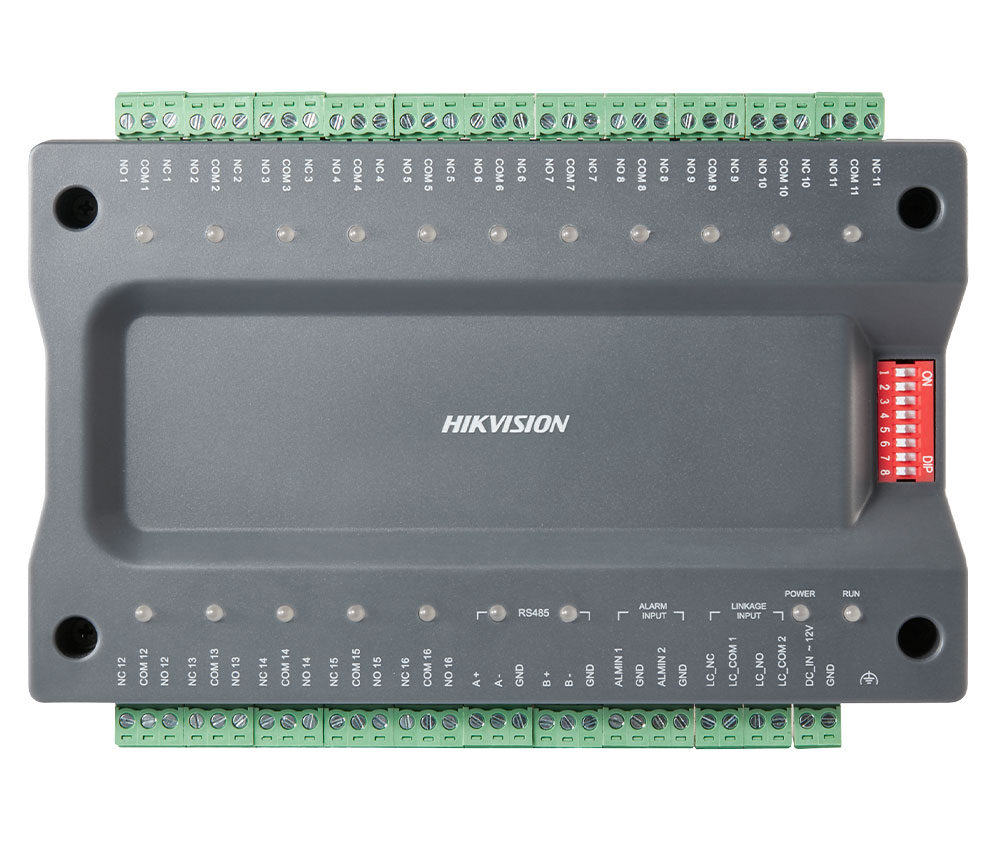

وحدة التحكم الفرعية للمصعد – DS-K2M0016A
• وحدة تحكم موزعة للمصاعد.
• تدعم التوصيل مع ما يصل إلى 16 ريلاي للتحكم في أزرار الطوابق داخل المصعد.
• اتصال RS-485 مع وحدة التحكم الرئيسية للمصعد.
• إعدادات DIP switch لتحديد عنوان الجهاز ونوع الريلاي.
• إمكانية ربط ما يصل إلى 8 وحدات تحكم فرعية مع وحدة التحكم الرئيسية.
• التحكم في المصعد عبر الريلاي.
الواجهة
• 2واجهة RS-485
• مدخل إنذار2
• مخارج ريلاي 16
• جرس تنبيه 1
المواصفات العامة
• درجة حرارة التشغيل: من -40°F إلى 158°F من -40°C إلى +70°C تقريبًا
• رطوبة التشغيل: 0% إلى 90% (بدون تكاثف)
• مزود الطاقة: 12VDC ±15%
• طريقة التركيب: تركيب على قضيب تثبيت
• مضاد للعبث 1
• الأبعاد: 167 (الطول) × 105 (العرض) × 30 (الارتفاع) مم
معلمات النظام
• المعالج 32-بت
