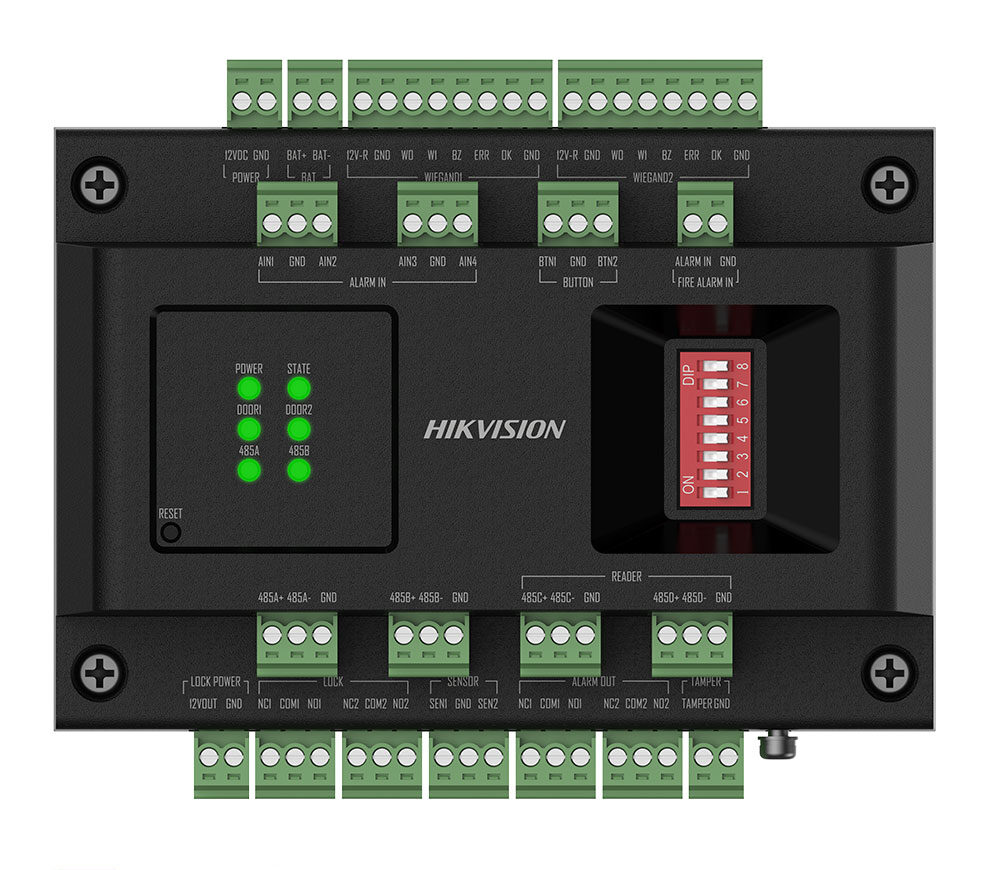

اللوحة الفرعية – DS-K2M002X
• تدعم التحكم في بابين.
• يمكن توصيلها مع وحدة التحكم في الدخول عبر RS-485
• يمكن توصيلها مع قارئ الكروت عبر RS-485 (OSDP) أو Wiegand
• تثبيت على سكة توجيه.
• تدعم شحن وتفريغ البطارية.
• مزودة بمؤشرات لعرض حالة الطاقة ,الاتصال, التشغيل, الأبواب
المواصفات
النظام
• نظام التشغيل.وحدة MCU
• الواجهة
o تحكم بالأقفال: 2
o زر خروج 2
o مدخل مستشعر باب2
o مدخل إنذار 4
o خرج إنذار 2
o مستشعر عبث 1
o RS-485: عدد 4 (2 لقارئ الكروت، 2 لجهاز التحكم)
o Wiegand: عدد 2، (قياسي 26/34 Bit) مع إمكانية تخصيص الإعدادات
السعة
• سعة الأبواب المرتبطة: بابين
• سعة قارئات الكروت المرتبطة:
o عدد 4 قارئات RS-485 (بروتوكول OSDP)
o عدد 2 قارئات Wiegand
المواصفات العامة
• المؤشرات: عدد 6
1 لحالة الطاقة
1 لحالة التشغيل
2 لحالة الاتصال
2 لحالة الأبواب
• البطارية: شحن وتفريغ (اختياري حسب الطراز)
• مزود الطاقة: 12VDC ± 15%
• استهلاك الطاقة: ≤ 50W
• درجة حرارة التشغيل: من -10°C إلى +55°C
• رطوبة التشغيل: من 0% إلى 90% (بدون تكثف)
• طريقة التركيب: تركيب بسكة توجيه
الوظائف
• التهيئة من خلال متصفح الويب (عبر جهاز التحكم الرئيسي).
• دعم المصادقة متعددة العوامل
• دعم خاصية الشخص الأول
• دعم تداخل الأبواب حتى 32 مجموعة (32 باب لكل مجموعة).
