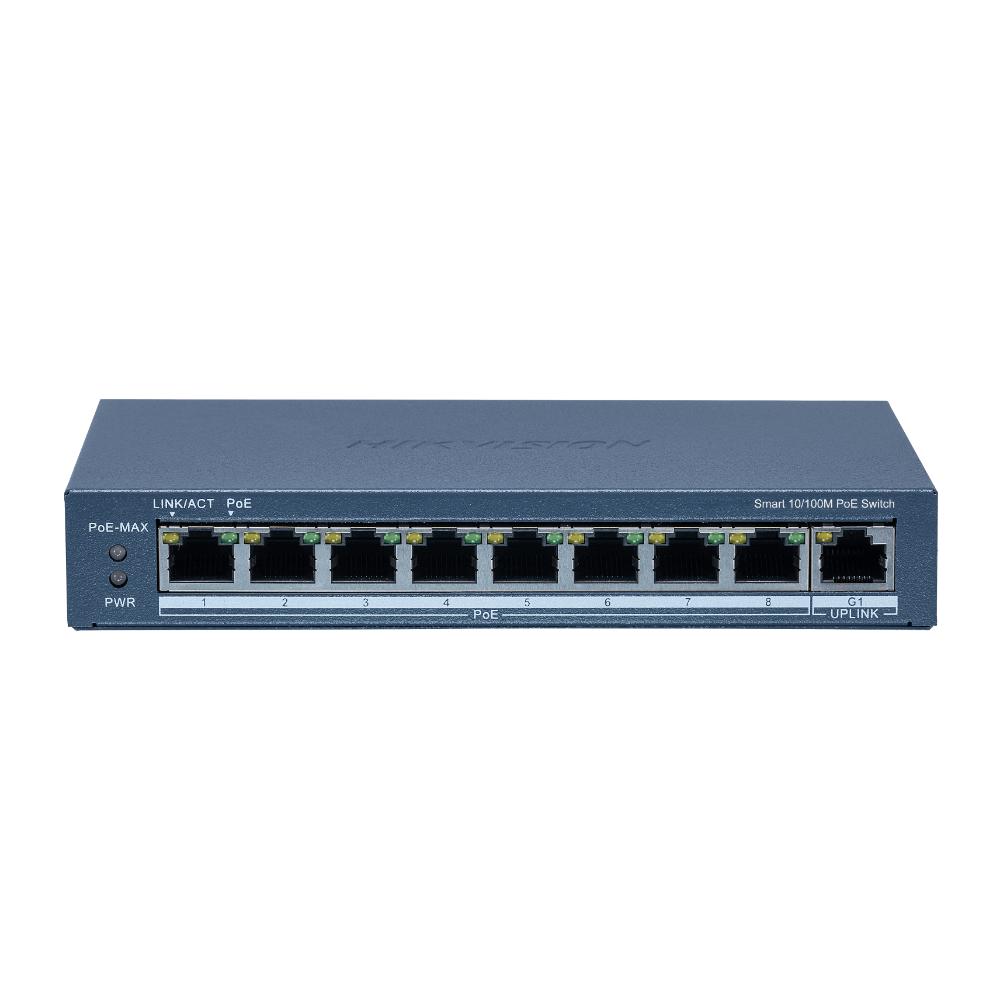

8 منافذ إيثرنت سريع إيثرنت ذكي POE Switch – DS-3E1309P-EI(B)
• عدد المنافذ: 8 منافذ 10/100 Mbps PoE + منفذ جيجابت RJ45.
• إجمالي قدرة PoE: 110 وات.
• دعم VLAN 802.1Q لتقسيم وإدارة الشبكات.
• وظيفة PoE Watchdog لاكتشاف الكاميرات غير المستجيبة وإعادة تشغيلها تلقائيًا.
• دعم STP/RSTP لمنع حلقات الشبكة.
• كتشاف الكابلات لتحديد الأعطال مثل الدوائر المفتوحة أو القصيرة.
• نقل PoE لمسافات طويلة حتى 300 متر.
• حماية من الصواعق حتى 6 كيلو فولت.
المواصفات
معايير الشبكة
• عدد المنافذ: 8 × منافذ PoE بسرعة 100 Mbps + منفذ واحد جيجابت RJ45.
• نوع المنفذ: RJ45، يدعم Full Duplex، مع توافق MDI/MDI-X تلقائي.
• المعايير المدعومة: IEEE 802.3، IEEE 802.3u، IEEE 802.3x، IEEE 802.3ab.
• وضع الإرسال: Store-and-Forward Switching.
• أوضاع التشغيل: الوضع القياسي (افتراضي) – وضع التوسيع (Extend Mode).
• المنافذ الداعمة للنقل لمسافات طويلة: المنافذ 1 إلى 8.
• جدول عناوين MAC: 16K.
• سعة التحويل 3.6 Gbps.
• معدل إعادة توجيه الحزم2.6784 Mpps.
• الذاكرة الداخلية (Cache): 4 ميجابت.
تزويد الطاقة عبر الإيثرنت
• المعايير: المنافذ 1–8 تدعم IEEE 802.3af / IEEE 802.3at.
• توزيع الطاقة عبر الأسلاك: الكابلات (1/2/3/6) و (4/5/7/8) معًا لتوفير الطاقة.
• منافذ PoE: المنافذ 1–8.
• أقصى قدرة لكل منفذ: 30 وات.
• إجمالي ميزانية الطاقة: 110 وات.
الوظائف البرمجية
• صيانة الجهاز: دعم الترقية عن بُعد، استعادة الإعدادات الافتراضية، عرض السجلات، تكوين الشبكة الأساسية.
• عرض الطوبولوجيا: مدعوم.
• إعدادات المنافذ: دعم تكوين السرعة، التحكم في التدفق، إعدادات التبديل.
• وظائف PoE: متوافق مع الأجهزة المدعومة IEEE 802.3af/at.
• منافذ VIP: أولوية تمرير البيانات عبر المنافذ المميزة باللون الأحمر.
• تنبيهات حالة الجهاز: دعم تنبيه الحالة العامة، أقصى طاقة PoE، حالة PoE.
• إدارة الشبكة: دعم إدارة العملاء.
• إحصائيات المنافذ: عرض معدلات الإرسال/الاستقبال اللحظية، مع سجل ذروة 7 أيام.
عام
• الخامة: هيكل معدني، تصميم بدون مروحة.
• الوزن الصافي: 0.35 كجم (0.77 رطل).
• الأبعاد (طول × ارتفاع × عمق): 170 × 27.6 × 93.1 ملم (4.76 × 3.47 × 1.09 إنش).
• درجة حرارة التشغيل: -10°C إلى 55°C (14°F إلى 131°F).
• درجة حرارة التخزين: -40°C إلى 85°C (-40°F إلى 185°F).
• رطوبة التشغيل والتخزين: 5% إلى 95% (بدون تكاثف).
• مزود الطاقة: 48 فولت DC، 2.5 أمبير.
• الاستهلاك الأقصى: 120 وات.
الاعتمادات
• التوافق الكهرومغناطيسي (EMC):
FCC (Part 15, Subpart B)
CE-EMC (EN 55032:2015، EN 61000-3-2:2014، EN 61000-3-3:2013، EN 55024:2010+A1:2015)
RCM (AS/NZS CISPR 32:2015)
IC (ICES-003: Issue 6, 2016)
السلامة
UL (UL 60950-1)
CB (IEC 60950-1:2005 + Amendments)
CE-LVD (EN 60950-1:2005 + Amendments)
المعايير البيئية
WEEE (2012/19/EU)
REACH (EC 1907/2006)
CE-RoHS (2011/65/EU)
